晶體晶振老化和哪些變化及效應(yīng)有關(guān)?
來源：http://m.cnhxbh.com 作者：金洛鑫電子 2019年03月05
我們都知道晶振一不小心是很容易老化的，之前給大家介紹過外在導(dǎo)致晶體晶振老化因素，那么今天就給大家說下“內(nèi)在”的原因的有那些。”內(nèi)在”問題主要是因為技術(shù)和加工方式，大致體現(xiàn)于擴(kuò)散效應(yīng)、石英的變化、應(yīng)變和應(yīng)力，電路老化，其他老化等問題，下面金洛鑫電子會為大家詳細(xì)的解說。
石英的變化：
由于應(yīng)力或其他原因?qū)е碌氖⒆兓赡軐?dǎo)致老化，盡管在文獻(xiàn)中沒有關(guān)于這種變化的報告（在正常溫度和壓力下）。預(yù)計完美的石英不會隨時間變化（根據(jù)定義）?？赡馨l(fā)生變化的缺陷包括表面和點缺陷，位錯，雜質(zhì)，夾雜物和孿晶。表面缺陷，例如通過研磨產(chǎn)生的微裂紋，可以隨時間變化，然而，通過在機(jī)械處理之后適當(dāng)?shù)匚g刻表面，可以大大減少變化的可能性。
由于應(yīng)力引起的位錯運(yùn)動不太可能是典型工作溫度下老化的一個因素，盡管位錯運(yùn)動可能在高溫和高壓下發(fā)生。即使在通常遠(yuǎn)遠(yuǎn)超過Oscillator正常工作溫度的掃描實驗中，也沒有報告過位錯運(yùn)動的證據(jù)。退火由于中子輻射引起的石英損壞所需的能量可能是移動位錯所需能量的線索。當(dāng)用快中子照射石英時，發(fā)生位移損壞。在高劑量下，石英逐漸變成無定形形式的無序狀態(tài)。對中子受損石英的退火研究表明，石英的退火溫度高于反轉(zhuǎn)溫度。結(jié)構(gòu)退火的活化能為0.75eV。
石英的除氣是另一種可能的老化機(jī)制，其大小未知。雖然大量的信息可在玻璃的SiO的釋氣特性2，對除氣特性沒有報告一個發(fā)現(xiàn)石英。據(jù)推測，由于所有材料都會在一定程度上排出氣體，因此a-quartz也是如此。另一個未知數(shù)是石英中的雜質(zhì)在正常工作溫度下擴(kuò)散到位錯和表面的程度。已知石英含有易于擴(kuò)散的雜質(zhì)。存在于最高濃度的雜質(zhì)是氫。天然和培養(yǎng)的石英都含有氫，其量相對于Si為200ppm至2500ppm（3ppm至42ppm重量）。
擴(kuò)散效應(yīng)：
盡管擴(kuò)散過程很可能導(dǎo)致諧振器老化，但很少有作者報道了擴(kuò)散過程中的衰老分析[4,68]。在電極和石英之間，石英本身內(nèi)以及安裝和電氣附件中可以發(fā)生固-固擴(kuò)散過程;氣固擴(kuò)散過程可以是在諧振器表面發(fā)生的一些過程的速率確定步驟。另一種可想到的老化機(jī)制是石英中的雜質(zhì)擴(kuò)散到位錯和表面。
各向同性介質(zhì)中簡單擴(kuò)散控制過程的速率由給出：
速率=-D*濃度梯度
其中D是擴(kuò)散常數(shù)：
m是擴(kuò)散材料的質(zhì)量，h是發(fā)生擴(kuò)散的板坯的厚度，A是參與擴(kuò)散的區(qū)域，d2和d1是擴(kuò)散的濃度（每單位體積的質(zhì)量）板坯兩側(cè)的材料。
表I顯示了常溫下常用作諧振器中電極或附件的一些金屬在室溫下的擴(kuò)散常數(shù)：
這個簡短的表格顯示，石英晶振供應(yīng)商可能感興趣的擴(kuò)散速率根據(jù)擴(kuò)散所涉及的金屬的數(shù)量級而變化。石英晶格中點缺陷的運(yùn)動具有0.03eV至0.154eV的能量和活化能。盡管這些活化能量與觀察到的老化活化能量大小相似，但直接比較的有效性尚未確定。
擴(kuò)散過程通常具有近似功率對時間的依賴性，功率約為0.5。對于某些擴(kuò)散配置，擴(kuò)散速率方程還包含指數(shù)時間因子。擴(kuò)散速率通常是熱激活的，Arrhenius依賴于溫度。Cu進(jìn)入Al的活化能（33.9千卡/摩爾）似乎高于大多數(shù)報道的老化活化能。然而，Ag向Ag的晶界擴(kuò)散的活化能為21.5千卡/摩爾，這并不比報道的老化活化能高。
諧振器中的應(yīng)變/應(yīng)力：
施加在AT和SC板周邊的徑向力使頻率發(fā)生偏移。由于安裝夾和粘接材料施加到晶體晶片上的力很難控制并且可能隨時間改變（即松弛），因此石英晶體諧振器老化在某種程度上取決于安裝座的類型，材料和位置，關(guān)于晶體取向，以及真實諧振器中的設(shè)計偏離。當(dāng)粘合過程在高溫下進(jìn)行時，該結(jié)構(gòu)可能在高于諧振器正常工作溫度的溫度下處于平衡狀態(tài)。在這種情況下，結(jié)構(gòu)中各種材料的熱膨脹系數(shù)的不匹配將引起應(yīng)力引起的頻移。當(dāng)這些應(yīng)力隨時間變化時，會導(dǎo)致老化。粘接材料，例如銀填充的環(huán)氧樹脂和聚酰亞胺，在固化時改變尺寸。這導(dǎo)致進(jìn)一步的壓力變化。夾子成形和焊接操作產(chǎn)生殘余應(yīng)力，其也經(jīng)受應(yīng)力消除。
X射線形貌可用于證明由特定安裝夾結(jié)構(gòu)引起的應(yīng)變。如果菌株隨時間變化，可能導(dǎo)致老化。AT切割石英晶片的線性膨脹的徑向和切向熱系數(shù)取決于方向。晶體板和安裝結(jié)構(gòu)（包括外殼基座）之間的熱膨脹系數(shù)差異通常不僅導(dǎo)致晶體板上的徑向應(yīng)力，而且導(dǎo)致切向（即扭轉(zhuǎn)）應(yīng)力。石英晶體結(jié)構(gòu)設(shè)計必須考慮諧振器組件的各個部件之間的熱膨脹系數(shù)的差異，以最小化施加到諧振器的溫度相關(guān)應(yīng)力。
由于應(yīng)力是不可避免的，因此在低老化諧振器的安裝結(jié)構(gòu)中使用的材料應(yīng)該非?？焖俚鼗蚍浅＞徛赝嘶穑?，完全柔軟或完全彈性。非?？焖偻嘶鸬牟牧贤ǔ２皇强尚械倪x擇，因為這種材料通常在沖擊和振動下導(dǎo)致不可接受的行為。已經(jīng)開發(fā)出幾乎無應(yīng)力的安裝結(jié)構(gòu)。
在恒定應(yīng)力下材料的緩慢和漸進(jìn)變形稱為蠕變。在金屬，玻璃，聚合物甚至單晶中觀察到蠕變。金屬通常在溫度大于0.4顯示出蠕變米，其中T米是開爾文的金屬熔點。蠕變速率，特別是在無定形材料中，以及有機(jī)材料，例如通常用于粘合晶體的環(huán)氧樹脂，對溫度高度敏感。已經(jīng)開發(fā)了許多合金用于高抗應(yīng)力消除，用于電連接器和其他彈簧應(yīng)用。由這種合金制成的安裝夾可以用于最小化由于安裝結(jié)構(gòu)中的應(yīng)力消除導(dǎo)致的老化，如使用精心定向的石英用于安裝和外殼的設(shè)計。
由給定量的應(yīng)力釋放產(chǎn)生的老化量是安裝夾相對于石英板的晶軸的取向和應(yīng)力類型的函數(shù)。對于面內(nèi)直徑力，已發(fā)現(xiàn)力-頻率系數(shù)Kf與方位角y對于所有常用切割具有零，例如AT切割和SC切割。因此，可以得出結(jié)論，通過將晶體安裝在Kf=0處，可以消除由于安裝夾中的應(yīng)力消除引起的老化。不幸的是，由于安裝結(jié)構(gòu)中的應(yīng)力消除，很難完全消除老化，因為：1）方位角，其中Kf=0的溫度的功能，從而使安裝點方位將必須是對于不同的營業(yè)額的溫度諧振器不同，2）ÿ其中粘合應(yīng)力的效果是零是從不同ÿ其中K個-F=0，至少對于AT切割，已經(jīng)報告了粘接應(yīng)力效應(yīng)的唯一切口，以及3）由于安裝夾子產(chǎn)生的力通常不是純粹的面內(nèi)直徑力。對于三點和四點安裝的石英水晶振子尤其如此，因為由于石英的熱膨脹系數(shù)是高度各向異性的，而典型封裝基座的熱膨脹系數(shù)是各向同性的，因此熱膨脹系數(shù)不匹配引起的力將具有切向分量。在兩點安裝的諧振器中，基座的熱膨脹除了面內(nèi)直徑力之外還施加扭轉(zhuǎn)力。
即使安裝應(yīng)力可以忽略不計，單獨(dú)的粘接應(yīng)力也會引起顯著的頻率偏移，退火后會導(dǎo)致老化。頻率的溫度系數(shù)也會隨著應(yīng)力的大變化而變化。在這些情況下，測量溫度系數(shù)以及老化可用于確定應(yīng)力消除是否是顯著的老化機(jī)制。
電路老化和其他電老化：
振蕩器電路包括可能發(fā)生變化的電氣元件。這些元素決定了一些重要的操作因素，例如諧振器負(fù)載電抗，直流偏置和驅(qū)動電平。這些電氣元件和因素的變化導(dǎo)致振蕩器老化。
由于電引線的運(yùn)動引起的雜散電抗變化以及電路板和外殼壁的逐漸變形也產(chǎn)生頻率變化。例如，在22MHz基波模式AT切割貼片晶振中，引線長度變化為0.005mm會導(dǎo)致頻率變化為1X10-9[6]，負(fù)載電容老化每天1ppm會導(dǎo)致振蕩器老化零件1010每天。由于濕度和溫度的影響，電容器會老化;例如，濕度可以改變電容器和電路板的介電常數(shù)和損耗因數(shù)。電感器因其不穩(wěn)定性而臭名昭著;例如，電感器的繞組可以拉伸和移動，尤其是在溫度變化期間。在一項研究中，各種類型的電容器老化3ppm/天至70ppm/天，2μH線圈定制纏繞在酚醛形式（高穩(wěn)定性），年齡為2ppm/天。放大器和變?nèi)荻O管也可以隨時間變化。驅(qū)動電平變化可能導(dǎo)致頻率變化大約為每個ma210-7。通過密封振蕩器以最小化由于濕度和大氣壓力變化引起的頻率不穩(wěn)定性，通?？梢垣@得中長期穩(wěn)定性的顯著改善。
如先前在“電極效應(yīng)”部分中所述，諧振器的電極之間的DC電壓可以顯著增加諧振器的初始老化，可能是由于電場驅(qū)動的雜質(zhì)和電極的擴(kuò)散。振蕩器設(shè)計人員經(jīng)常設(shè)計電路（有時無意中）在電極上放置一個小的直流電壓。當(dāng)檢查來自幾個制造商的高穩(wěn)定性溫補(bǔ)晶振時，發(fā)現(xiàn)直流電壓范圍從幾分之一伏到約四伏。通過將電容器串聯(lián)放置并將幾兆歐電阻器與諧振器并聯(lián)，可以很容易地將直流電壓效應(yīng)最小化，而不會顯著降低諧振器的有效Q值。
DC電壓也可以由制造期間產(chǎn)生的靜電荷產(chǎn)生。靜電可導(dǎo)致高（>1kV）電壓。由于清潔石英的表面電阻率高，“靜電”電荷可能需要很長時間才能衰減。這可能導(dǎo)致（初始）老化，特別是在雙旋轉(zhuǎn)晶體中，例如SC切割，其可以具有每伏10-9的部件的靈敏度?？梢允褂帽娝苤撵o態(tài)（“ESD”）控制措施來最小化該問題。
在OCXO晶振中，溫度控制電路的老化會改變烤箱的設(shè)定點，從而導(dǎo)致老化。給定設(shè)定點變化的老化量取決于諧振器的頻率與溫度特性，并且對于典型的SC切割OCXO通常比AT切割的OCXO要小得多[84]。
石英的變化：
由于應(yīng)力或其他原因?qū)е碌氖⒆兓赡軐?dǎo)致老化，盡管在文獻(xiàn)中沒有關(guān)于這種變化的報告（在正常溫度和壓力下）。預(yù)計完美的石英不會隨時間變化（根據(jù)定義）?？赡馨l(fā)生變化的缺陷包括表面和點缺陷，位錯，雜質(zhì)，夾雜物和孿晶。表面缺陷，例如通過研磨產(chǎn)生的微裂紋，可以隨時間變化，然而，通過在機(jī)械處理之后適當(dāng)?shù)匚g刻表面，可以大大減少變化的可能性。
由于應(yīng)力引起的位錯運(yùn)動不太可能是典型工作溫度下老化的一個因素，盡管位錯運(yùn)動可能在高溫和高壓下發(fā)生。即使在通常遠(yuǎn)遠(yuǎn)超過Oscillator正常工作溫度的掃描實驗中，也沒有報告過位錯運(yùn)動的證據(jù)。退火由于中子輻射引起的石英損壞所需的能量可能是移動位錯所需能量的線索。當(dāng)用快中子照射石英時，發(fā)生位移損壞。在高劑量下，石英逐漸變成無定形形式的無序狀態(tài)。對中子受損石英的退火研究表明，石英的退火溫度高于反轉(zhuǎn)溫度。結(jié)構(gòu)退火的活化能為0.75eV。
石英的除氣是另一種可能的老化機(jī)制，其大小未知。雖然大量的信息可在玻璃的SiO的釋氣特性2，對除氣特性沒有報告一個發(fā)現(xiàn)石英。據(jù)推測，由于所有材料都會在一定程度上排出氣體，因此a-quartz也是如此。另一個未知數(shù)是石英中的雜質(zhì)在正常工作溫度下擴(kuò)散到位錯和表面的程度。已知石英含有易于擴(kuò)散的雜質(zhì)。存在于最高濃度的雜質(zhì)是氫。天然和培養(yǎng)的石英都含有氫，其量相對于Si為200ppm至2500ppm（3ppm至42ppm重量）。
擴(kuò)散效應(yīng)：
盡管擴(kuò)散過程很可能導(dǎo)致諧振器老化，但很少有作者報道了擴(kuò)散過程中的衰老分析[4,68]。在電極和石英之間，石英本身內(nèi)以及安裝和電氣附件中可以發(fā)生固-固擴(kuò)散過程;氣固擴(kuò)散過程可以是在諧振器表面發(fā)生的一些過程的速率確定步驟。另一種可想到的老化機(jī)制是石英中的雜質(zhì)擴(kuò)散到位錯和表面。
各向同性介質(zhì)中簡單擴(kuò)散控制過程的速率由給出：
速率=-D*濃度梯度
其中D是擴(kuò)散常數(shù)：
m是擴(kuò)散材料的質(zhì)量，h是發(fā)生擴(kuò)散的板坯的厚度，A是參與擴(kuò)散的區(qū)域，d2和d1是擴(kuò)散的濃度（每單位體積的質(zhì)量）板坯兩側(cè)的材料。

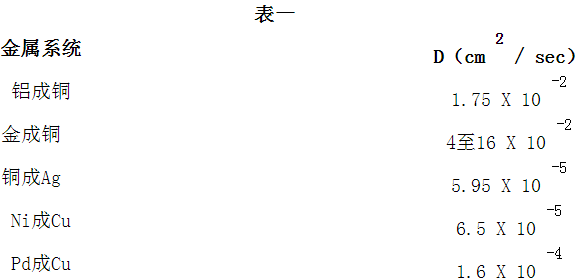

表I顯示了常溫下常用作諧振器中電極或附件的一些金屬在室溫下的擴(kuò)散常數(shù)：
這個簡短的表格顯示，石英晶振供應(yīng)商可能感興趣的擴(kuò)散速率根據(jù)擴(kuò)散所涉及的金屬的數(shù)量級而變化。石英晶格中點缺陷的運(yùn)動具有0.03eV至0.154eV的能量和活化能。盡管這些活化能量與觀察到的老化活化能量大小相似，但直接比較的有效性尚未確定。
擴(kuò)散過程通常具有近似功率對時間的依賴性，功率約為0.5。對于某些擴(kuò)散配置，擴(kuò)散速率方程還包含指數(shù)時間因子。擴(kuò)散速率通常是熱激活的，Arrhenius依賴于溫度。Cu進(jìn)入Al的活化能（33.9千卡/摩爾）似乎高于大多數(shù)報道的老化活化能。然而，Ag向Ag的晶界擴(kuò)散的活化能為21.5千卡/摩爾，這并不比報道的老化活化能高。
諧振器中的應(yīng)變/應(yīng)力：
施加在AT和SC板周邊的徑向力使頻率發(fā)生偏移。由于安裝夾和粘接材料施加到晶體晶片上的力很難控制并且可能隨時間改變（即松弛），因此石英晶體諧振器老化在某種程度上取決于安裝座的類型，材料和位置，關(guān)于晶體取向，以及真實諧振器中的設(shè)計偏離。當(dāng)粘合過程在高溫下進(jìn)行時，該結(jié)構(gòu)可能在高于諧振器正常工作溫度的溫度下處于平衡狀態(tài)。在這種情況下，結(jié)構(gòu)中各種材料的熱膨脹系數(shù)的不匹配將引起應(yīng)力引起的頻移。當(dāng)這些應(yīng)力隨時間變化時，會導(dǎo)致老化。粘接材料，例如銀填充的環(huán)氧樹脂和聚酰亞胺，在固化時改變尺寸。這導(dǎo)致進(jìn)一步的壓力變化。夾子成形和焊接操作產(chǎn)生殘余應(yīng)力，其也經(jīng)受應(yīng)力消除。
X射線形貌可用于證明由特定安裝夾結(jié)構(gòu)引起的應(yīng)變。如果菌株隨時間變化，可能導(dǎo)致老化。AT切割石英晶片的線性膨脹的徑向和切向熱系數(shù)取決于方向。晶體板和安裝結(jié)構(gòu)（包括外殼基座）之間的熱膨脹系數(shù)差異通常不僅導(dǎo)致晶體板上的徑向應(yīng)力，而且導(dǎo)致切向（即扭轉(zhuǎn)）應(yīng)力。石英晶體結(jié)構(gòu)設(shè)計必須考慮諧振器組件的各個部件之間的熱膨脹系數(shù)的差異，以最小化施加到諧振器的溫度相關(guān)應(yīng)力。
由于應(yīng)力是不可避免的，因此在低老化諧振器的安裝結(jié)構(gòu)中使用的材料應(yīng)該非?？焖俚鼗蚍浅＞徛赝嘶穑?，完全柔軟或完全彈性。非?？焖偻嘶鸬牟牧贤ǔ２皇强尚械倪x擇，因為這種材料通常在沖擊和振動下導(dǎo)致不可接受的行為。已經(jīng)開發(fā)出幾乎無應(yīng)力的安裝結(jié)構(gòu)。
在恒定應(yīng)力下材料的緩慢和漸進(jìn)變形稱為蠕變。在金屬，玻璃，聚合物甚至單晶中觀察到蠕變。金屬通常在溫度大于0.4顯示出蠕變米，其中T米是開爾文的金屬熔點。蠕變速率，特別是在無定形材料中，以及有機(jī)材料，例如通常用于粘合晶體的環(huán)氧樹脂，對溫度高度敏感。已經(jīng)開發(fā)了許多合金用于高抗應(yīng)力消除，用于電連接器和其他彈簧應(yīng)用。由這種合金制成的安裝夾可以用于最小化由于安裝結(jié)構(gòu)中的應(yīng)力消除導(dǎo)致的老化，如使用精心定向的石英用于安裝和外殼的設(shè)計。
由給定量的應(yīng)力釋放產(chǎn)生的老化量是安裝夾相對于石英板的晶軸的取向和應(yīng)力類型的函數(shù)。對于面內(nèi)直徑力，已發(fā)現(xiàn)力-頻率系數(shù)Kf與方位角y對于所有常用切割具有零，例如AT切割和SC切割。因此，可以得出結(jié)論，通過將晶體安裝在Kf=0處，可以消除由于安裝夾中的應(yīng)力消除引起的老化。不幸的是，由于安裝結(jié)構(gòu)中的應(yīng)力消除，很難完全消除老化，因為：1）方位角，其中Kf=0的溫度的功能，從而使安裝點方位將必須是對于不同的營業(yè)額的溫度諧振器不同，2）ÿ其中粘合應(yīng)力的效果是零是從不同ÿ其中K個-F=0，至少對于AT切割，已經(jīng)報告了粘接應(yīng)力效應(yīng)的唯一切口，以及3）由于安裝夾子產(chǎn)生的力通常不是純粹的面內(nèi)直徑力。對于三點和四點安裝的石英水晶振子尤其如此，因為由于石英的熱膨脹系數(shù)是高度各向異性的，而典型封裝基座的熱膨脹系數(shù)是各向同性的，因此熱膨脹系數(shù)不匹配引起的力將具有切向分量。在兩點安裝的諧振器中，基座的熱膨脹除了面內(nèi)直徑力之外還施加扭轉(zhuǎn)力。
即使安裝應(yīng)力可以忽略不計，單獨(dú)的粘接應(yīng)力也會引起顯著的頻率偏移，退火后會導(dǎo)致老化。頻率的溫度系數(shù)也會隨著應(yīng)力的大變化而變化。在這些情況下，測量溫度系數(shù)以及老化可用于確定應(yīng)力消除是否是顯著的老化機(jī)制。
電路老化和其他電老化：
振蕩器電路包括可能發(fā)生變化的電氣元件。這些元素決定了一些重要的操作因素，例如諧振器負(fù)載電抗，直流偏置和驅(qū)動電平。這些電氣元件和因素的變化導(dǎo)致振蕩器老化。
由于電引線的運(yùn)動引起的雜散電抗變化以及電路板和外殼壁的逐漸變形也產(chǎn)生頻率變化。例如，在22MHz基波模式AT切割貼片晶振中，引線長度變化為0.005mm會導(dǎo)致頻率變化為1X10-9[6]，負(fù)載電容老化每天1ppm會導(dǎo)致振蕩器老化零件1010每天。由于濕度和溫度的影響，電容器會老化;例如，濕度可以改變電容器和電路板的介電常數(shù)和損耗因數(shù)。電感器因其不穩(wěn)定性而臭名昭著;例如，電感器的繞組可以拉伸和移動，尤其是在溫度變化期間。在一項研究中，各種類型的電容器老化3ppm/天至70ppm/天，2μH線圈定制纏繞在酚醛形式（高穩(wěn)定性），年齡為2ppm/天。放大器和變?nèi)荻O管也可以隨時間變化。驅(qū)動電平變化可能導(dǎo)致頻率變化大約為每個ma210-7。通過密封振蕩器以最小化由于濕度和大氣壓力變化引起的頻率不穩(wěn)定性，通?？梢垣@得中長期穩(wěn)定性的顯著改善。
如先前在“電極效應(yīng)”部分中所述，諧振器的電極之間的DC電壓可以顯著增加諧振器的初始老化，可能是由于電場驅(qū)動的雜質(zhì)和電極的擴(kuò)散。振蕩器設(shè)計人員經(jīng)常設(shè)計電路（有時無意中）在電極上放置一個小的直流電壓。當(dāng)檢查來自幾個制造商的高穩(wěn)定性溫補(bǔ)晶振時，發(fā)現(xiàn)直流電壓范圍從幾分之一伏到約四伏。通過將電容器串聯(lián)放置并將幾兆歐電阻器與諧振器并聯(lián)，可以很容易地將直流電壓效應(yīng)最小化，而不會顯著降低諧振器的有效Q值。
DC電壓也可以由制造期間產(chǎn)生的靜電荷產(chǎn)生。靜電可導(dǎo)致高（>1kV）電壓。由于清潔石英的表面電阻率高，“靜電”電荷可能需要很長時間才能衰減。這可能導(dǎo)致（初始）老化，特別是在雙旋轉(zhuǎn)晶體中，例如SC切割，其可以具有每伏10-9的部件的靈敏度?？梢允褂帽娝苤撵o態(tài)（“ESD”）控制措施來最小化該問題。
在OCXO晶振中，溫度控制電路的老化會改變烤箱的設(shè)定點，從而導(dǎo)致老化。給定設(shè)定點變化的老化量取決于諧振器的頻率與溫度特性，并且對于典型的SC切割OCXO通常比AT切割的OCXO要小得多[84]。
正在載入評論數(shù)據(jù)...
相關(guān)資訊
- [2026-02-05]Geyer陶瓷諧振器突破溫度邊界拓...
- [2026-01-19]ECS晶振攜手實時時鐘工業(yè)遠(yuǎn)程監(jiān)...
- [2025-11-25]SiT15xx系列晶振頻率測量那些不...
- [2025-11-25]SiTime的MEMS振蕩器對電磁干擾的...
- [2025-11-07]告別抖動困擾Suntsu超低抖動振蕩...
- [2025-11-04]Bliley晶振TCXO低功耗下的穩(wěn)定與...
- [2025-10-21]解鎖OCXO抗振密碼讓高精度振蕩無...
- [2025-09-28]讀懂Suntsu射頻濾波器功能揭秘與...
業(yè)務(wù)經(jīng)理
客服經(jīng)理
