解鎖OCXO抗振密碼讓高精度振蕩無懼顛簸
在現代電子設備和通信系統中,精準的頻率控制無疑是確保設備性能穩定和可靠運行的關鍵因素之一.恒溫晶振(OCXO)作為一種能夠提供高穩定性頻率信號的核心器件,憑借其卓越的性能和品質,在眾多領域發揮著不可或缺的作用,廣泛應用于通信基站,航空航天,衛星導航,精密測量等對頻率精度要求極高的領域.在5G通信基站中,準確的頻率信號是保障基站之間同步通信,避免信號干擾的關鍵,OCXO的高穩定性能夠有效提升基站的通信質量和可靠性,在衛星導航系統里,它為定位和導航的精準度提供著堅實支撐.然而,就像硬幣有兩面,OCXO也并非完美無缺.其對振動極為敏感的特性,成為了限制其在更多復雜環境中廣泛應用的一大難題.在一些會產生振動的場景中,如移動的車輛,飛機,工業設備等,振動會使OCXO的輸出頻率產生偏差,進而導致整個系統的性能下降.在航空航天晶振領域,飛行器在飛行過程中會受到各種復雜的振動影響,若OCXO的振動敏感性問題得不到有效解決,就可能導致導航誤差增大,通信信號不穩定等嚴重后果,直接威脅到飛行安全和任務的順利執行.在工業自動化生產線中,機械設備的振動也可能干擾OCXO的正常工作,影響生產過程的精準控制和產品質量.因此,降低OCXO對振動的敏感性,成為了亟待解決的重要課題,這不僅關系到OCXO自身性能的提升,更關乎眾多依賴其高精度頻率控制的應用領域的發展.
振動如何干擾OCXO的精準世界
為了更深入地理解為何要降低OCXO對振動的敏感性,我們需要先探究振動是如何對OCXO產生干擾的,這背后涉及到一系列復雜而又精妙的物理原理和電氣特性變化.從晶體結構本身來看,OCXO的核心部件是石英晶體諧振器,其利用石英晶體的壓電效應來產生穩定的振蕩頻率.當晶體受到振動時,晶體結構會發生微小的變形,從而產生應力變化.根據胡克定律,應力與應變之間存在線性關系,而這種應變會導致晶體的彈性模量發生改變.彈性模量的變化又會直接影響晶體的諧振頻率,因為晶體的諧振頻率與彈性模量的平方根成正比.當晶體受到的振動應力使得彈性模量增加時,諧振頻率會相應升高,反之,彈性模量減小時,諧振頻率則會降低.這種由于振動引起的頻率漂移,雖然在每次振動時可能非常微小,但在長時間或頻繁的振動環境下,頻率偏差會逐漸累積,最終導致OCXO輸出頻率的穩定性大幅下降,無法滿足高精度應用的要求.在航空發動機的振動環境下,OCXO的頻率漂移可能會導致飛機導航系統的定位誤差逐漸增大,影響飛行安全.振動不僅對晶體結構產生影響,還會對OCXO的電路焊點和連接部件造成威脅.在振動過程中,電路中的焊點會受到周期性的機械應力作用.焊點通常是由焊料將電子元件與電路板連接在一起,當受到振動時,焊點與元件引腳以及電路板之間會產生相對位移,這種位移會使焊點承受剪切應力和拉伸應力.如果振動的幅度和頻率達到一定程度,焊點可能會出現疲勞裂紋,隨著時間的推移,裂紋會逐漸擴展,最終導致焊點斷裂,使電路連接中斷.連接部件如導線,連接器等也會在振動的作用下出現松動現象,這會增加接觸電阻,導致電氣性能波動.接觸電阻的不穩定會引起信號傳輸?shù)乃p和失真,影響OCXO輸出信號的質量和穩定性.在工業自動化設備中,OCXO電路焊點的松動可能會導致設備控制信號的錯誤傳輸,影響生產的正常進行.
傳統應對策略剖析
為了解決OCXO對振動敏感的問題,行業內已經探索出了一系列傳統的應對策略,這些策略在一定程度上緩解了振動對OCXO的影響,但也各自存在著一些局限性.采用減震材料是最常見的方法之一.像橡膠,硅膠等彈性材料,由于具有良好的彈性和阻尼特性,能夠有效吸收和分散振動能量,常被用于隔離OCXO與外界振動源.在一些智能電表晶振設備中,會將OCXO安裝在橡膠墊上,通過橡膠墊的彈性變形來減少振動的傳遞.這種方法成本較低,實施起來也相對簡單,不需要對OCXO本身的結構和電路進行大規模改動.然而,減震材料的效果會受到其自身性能和使用環境的限制.隨著時間的推移,橡膠等材料可能會出現老化,硬化的現象,導致減震性能下降.在高溫,高濕度等惡劣環境下,減震材料的性能也會大打折扣,無法提供穩定可靠的減震效果.而且,減震材料只能在一定程度上減弱振動的影響,并不能完全消除振動對OCXO的干擾,對于一些對頻率精度要求極高的應用場景,這種方法可能無法滿足需求.優化電路板布局也是降低OCXO振動敏感性的重要手段.通過合理規劃電路板上各個元件的位置,將OCXO放置在遠離振動源和其他易產生干擾的元件的位置,可以減少振動對其的影響.避免將OCXO靠近電機,風扇等產生機械振動的部件,以及高頻電路等可能產生電磁干擾的區域.還可以通過增加電路板的厚度,使用多層電路板等方式來提高電路板的機械強度,減少因振動導致的電路板變形對OCXO的影響.優化電路板布局需要綜合考慮整個電路系統的功能和性能要求,可能會增加電路板的設計難度和成本.而且,即使進行了精心的布局設計,在一些復雜的振動環境下,仍然難以完全避免振動對OCXO的干擾.改進封裝設計同樣是傳統策略中的重要一環.采用更堅固,更穩定的封裝材料和結構,可以增強OCXO對振動的抵抗能力.金屬封裝具有良好的機械強度和屏蔽性能,能夠有效保護OCXO內部的晶體和電路不受振動和電磁干擾的影響.一些高端的OCXO會采用陶瓷封裝,陶瓷材料具有更高的硬度和穩定性,能夠更好地抵抗振動和溫度變化的影響.改進封裝設計往往會增加OCXO的體積和重量,這對于一些對尺寸和重量有嚴格要求的應用場景,如便攜式電子設備,航空航天設備等,是一個較大的限制.封裝成本也會相應提高,這可能會影響OCXO的市場競爭力.
新興技術與創新方案?MEMS技術的革新力量
隨著科技的飛速發展,新興技術和創新方案為降低OCXO對振動的敏感性帶來了新的希望和突破.其中,MEMS(微機電系統)技術在這一領域展現出了強大的革新力量,為解決OCXO的振動問題提供了全新的思路和方法.推出的Emerald平臺的MEMSOCXO,便是MEMS振蕩器技術在這方面的杰出代表.與傳統的石英OCXO相比,Emerald平臺的MEMSOCXO在抗振性上實現了質的飛躍.其抗振能力提高了20倍,這一顯著提升使得它在面對各種振動環境時都能保持出色的性能.在5G基站建設中,許多基站需要安裝在戶外的燈桿,塔頂?shù)任恢?這些地方容易受到風力,車輛行駛等引起的振動影響.而Emerald平臺的MEMSOCXO憑借其卓越的抗振性,能夠在這些復雜的振動環境下穩定工作,為5G通信提供可靠的頻率信號.Emerald平臺的MEMSOCXO采用了可編程模擬架構,這一創新設計為用戶帶來了極大的靈活性.它可以提供1到220MHz范圍內任意頻率,滿足了不同應用場景對頻率的多樣化需求.在一些科研實驗設備中,可能需要特定頻率的信號來進行實驗,傳統的OCXO往往難以滿足這種特殊需求,而Emerald平臺的MEMSOCXO則可以輕松實現頻率的靈活調整,為科研工作提供了便利.該器件還提供LVCMOS和限幅正弦波兩種輸出類型,用戶可以根據實際應用需求選擇最佳的輸出類型,以實現最佳的板性能.
新型晶體切割技術的應用

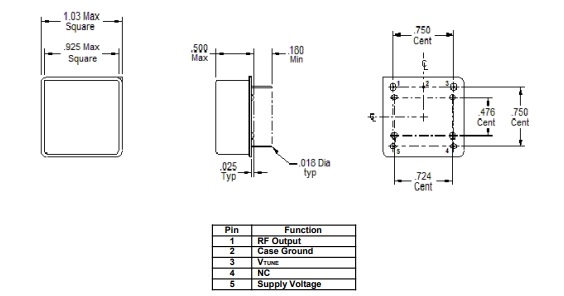

除了MEMS技術,新型晶體切割技術的應用也為降低OCXO的振動敏感性開辟了新的途徑.其中,SC切割晶體技術在這方面表現出色,成為了提高OCXO抗振性能的重要手段.SC切割晶體技術通過對石英晶體進行特定角度的切割,使其在物理結構上具備了更強的抗振動能力.SC切割晶體的切割角度基于X,Y,Z基礎坐標進行雙旋轉,切角分別為21.93°(橫坐標)和34.11°(縱坐標).這種特殊的切割方式使得晶體對熱變化和物理應力的敏感度降低,從而有效減少了振動對晶體諧振頻率的影響.從微觀角度來看,SC切割改變了晶體內部的原子排列方式,使得晶體在受到振動時,原子之間的相互作用力能夠更好地抵抗變形,維持晶體結構的穩定性,進而保證了諧振頻率的穩定.?抗振低頻OCXO恒溫晶振產品就是應用SC切割晶體技術的典型案例.該系列產品采用自研抗振專用晶體和SC切割晶體技術,開發出了低G靈敏度的OCXO恒溫晶振.在實際應用中,KL系列產品在艦載,車載,機載等振動環境較為復雜的場景中表現出色,能夠穩定地提供高精度的頻率信號.在艦載雷達系統中,由于艦艇在航行過程中會受到海浪,發動機振動等多種因素的影響,對OCXO的抗振性能要求極高.憑借其采用的SC切割晶體技術,能夠有效抵御這些振動干擾,確保雷達系統的頻率穩定,提高雷達的探測精度和可靠性.
實際案例與數據支撐
實際案例是對降低OCXO振動敏感性技術有效性的最好驗證.在通信領域,5G基站的建設對OCXO的性能提出了嚴苛的要求.某通信設備制造商在早期的5G基站建設中,采用了傳統的石英OCXO,由于基站大多安裝在戶外,容易受到風力,車輛行駛等振動影響,導致OCXO的頻率穩定性下降,基站信號出現頻繁的波動和中斷,通信質量受到嚴重影響.在采用了Emerald平臺MEMSOCXO后,情況得到了極大的改善.據實際測試數據顯示,在相同的振動環境下,傳統石英OCXO的頻率漂移達到了±5ppm,而Emerald平臺MEMSOCXO的頻率漂移則控制在±0.25ppm以內,抗振性提高了20倍,大大提升了基站的通信穩定性和可靠性,信號中斷的情況幾乎不再出現,用戶的通信體驗得到了顯著提升.在航空航天領域,振動環境更為復雜和惡劣,對OCXO的抗振性能要求也更高.某衛星導航系統在升級前,由于衛星在軌道運行過程中受到各種振動干擾,其搭載的OCXO頻率穩定性較差,導致導航定位誤差較大,最大誤差可達數十米.為了解決這一問題,研發團隊采用了抗振低頻OCXO恒溫晶振產品.該產品采用了SC切割晶體技術,有效降低了振動對OCXO的影響.經過實際飛行測試,在相同的振動條件下,升級后的衛星導航系統定位誤差縮小到了10米以內,頻率穩定性得到了大幅提升,為衛星導航系統的精準定位提供了有力保障,滿足了航空航天領域?qū)Ω呔葘?dǎo)航的嚴格要求.
