在電子學的世界里,抖動是一個不容忽視的關鍵概念.簡單來說,抖動指的是時鐘信號邊沿事件的時間點集合,相對于其理想值的離散時序變量.用更通俗的語言解釋,就好比一場接力賽跑,理想情況下,每位選手都應該在精確的時刻將接力棒傳遞給下一位選手,但在實際比賽中,由于各種因素的影響,交接棒的時間總會出現或早或晚的偏差,這種偏差在時鐘信號中就體現為抖動.它就像一個隱藏在電子系統中的"小調皮",總是在不經意間對時鐘信號的準確性和穩定性造成干擾.而造成這種干擾的罪魁禍首,通常是系統噪聲或其他各種干擾因素,比如熱噪聲,電源變化,負載條件以及附近電路耦合的干擾等.這些干擾因素如同一個個搗亂分子,使得時鐘信號的邊沿不能準時到達理想的時間點,從而產生了抖動現象.

(二)抖動的類型

抖動的類型豐富多樣,每種類型都有著獨特的特點和表現形式.常見的抖動類型包括周期抖動,相鄰周期抖動,長期抖動,相位抖動和時間間隔誤差(TIE)等.周期抖動是指在多個隨機選擇的周期內,時鐘信號的周期時間相對于理想周期的偏差.假設我們有一個理想周期為10ns的時鐘信號,在實際測量中,其周期可能會在9.99ns到10.01ns之間波動,這種波動就是周期抖動的體現.它對于計算數字系統中的時序裕度起著至關重要的作用.例如,在一個基于微處理器的系統中,處理器在時鐘上升之前需要1ns的數據建立時間.如果時鐘的周期抖動為-1.5ns,這就意味著時鐘的上升沿可能會提前出現,在數據有效之前到達,從而導致微處理器接收到不正確的數據,就好像運動員提前起跑,打亂了整個比賽的節奏.?相鄰周期抖動,也被稱為周期間抖動(C2C),它是指相鄰周期對的隨機樣本上,相鄰周期之間信號周期時間的變化.根據JEDEC標準65B規定,每個樣本量應大于或等于1000個.與周期抖動不同的是,它僅關注兩個連續周期之間的周期差,而不涉及理想周期.這種類型的抖動通常以ps為單位報告為峰值,用于定義任意兩個連續時鐘上升沿之間的最大偏差.在說明擴頻時鐘的穩定性時,相鄰周期抖動的規格就顯得尤為重要,因為周期抖動對擴頻功能更為敏感,而相鄰周期抖動則相對不那么敏感,它們在不同的場景中各自發揮著獨特的作用,就像不同的工具適用于不同的工作一樣.長期抖動則是測量在多個連續周期后,時鐘信號邊沿與理想位置的變化.它代表的是抖動在長時間間隔期間,連續時鐘周期流上的抖動累積效應,因此也被稱為累積抖動.在實際測量儀器晶振中,使用的周期數量會根據不同的應用而有所差異.例如,在圖形/視頻顯示以及測距器等長范圍遙測應用中,長期抖動就是一個非常關鍵的指標.想象一下,在觀看高清視頻時,如果時鐘信號的長期抖動過大,就可能導致畫面出現卡頓,撕裂等現象,嚴重影響觀看體驗,就如同道路不平坦會影響車輛行駛的平穩性一樣.?相位抖動與相位噪聲密切相關,相位噪聲描述為某一給定頻率偏移處的dBc/Hz值,也稱噪聲頻譜密度值.相位抖動是一定頻率偏移范圍內相位噪聲的積分,以秒為單位表達.在振蕩器輸出方波中,大部分能量都集中在載波頻率上,但仍有部分信號能量會"泄漏"到位于載波兩側附近的頻率上,相位抖動指的就是相對于載波的兩個偏移頻率之間包含的相位噪聲能量總量.它就像是信號在傳輸過程中產生的一種"相位漣漪",雖然看似微小,但卻可能對信號的質量產生重要影響.時間間隔誤差(TIE)是指實際信號的事件邊沿時間點相對于理想信號的事件邊沿時間點的時間偏差,它是相位噪聲頻譜在時域離散信號序列的表達,通常以秒或ps為單位.理想信號一般是通過信號處理軟件,利用對實際信號周期的平均估算而得到的參考信號.在通信系統中,TIE能夠清晰地說明周期抖動在各個時期的累計效應,對于保證信號的準確傳輸起著不可或缺的作用,就像航海中的指南針,為信號的傳輸指引著正確的方向.了解這些不同類型的抖動,就如同掌握了打開電子系統性能優化大門的鑰匙,為我們后續準確確定Cardinal晶振的峰峰值抖動值奠定了堅實的基礎,讓我們能夠更深入地探索晶振的性能奧秘,為電子系統的穩定運行提供有力保障.

三,峰峰值抖動值:關鍵指標解析

(一)峰峰值抖動值的概念,峰峰值抖動值作為衡量信號穩定性的關鍵指標,指的是信號抖動的最大范圍,其數值通過計算信號在傳輸過程中出現的最大抖動值與最小抖動值之差得出.例如,在一個時鐘信號中,若其理想的周期時間為10ns,但在實際測量時,由于各種干擾因素的影響,其周期時間在9.99ns到10.01ns之間波動,那么這個時鐘信號的峰峰值抖動值就是10.01ns-9.99ns=0.02ns.它就像是信號在"舞蹈"時偏離理想軌跡的最大幅度,直觀地反映了信號抖動的劇烈程度.通過對峰峰值抖動值的分析,我們能夠清晰地了解到信號在時域上的波動范圍,從而評估信號的質量和穩定性.

(二)在Cardinal晶振中的重要性峰峰值抖動值對于Cardinal晶振的性能有著至關重要的影響,是決定晶振能否穩定,準確工作的核心因素之一.在數字系統中,Cardinal晶振作為提供時鐘信號的關鍵元件,其輸出信號的穩定性直接關系到整個系統的時序準確性.如果Cardinal晶振的峰峰值抖動值過大,就會導致數字系統中的時序出現偏差,如同多米諾骨牌一般,引發一系列嚴重的問題.比如在數據傳輸過程中,數據的采樣時刻可能會因為晶振的抖動而出現偏差,使得接收端無法準確地獲取發送端傳輸?shù)臄?shù)據,從而導致數據錯誤或丟失,就像接力比賽中接棒的時機出現偏差,導致接力失敗.?在通信系統中,Cardinal晶振的峰峰值抖動值過大還會增加誤碼率,降低通信的可靠性和效率.例如,在6G無線通信晶振網絡中,對信號的傳輸速率和準確性要求極高,如果晶振的峰峰值抖動值不能控制在合理范圍內,就可能導致信號失真,無法滿足5G通信對高速,低延遲的需求,使得視頻通話卡頓,數據下載緩慢等,嚴重影響用戶體驗,就像一條擁堵的高速公路,車輛無法快速,順暢地行駛.?在精密測量儀器中,Cardinal晶振的峰峰值抖動值更是直接影響測量的精度.例如,在原子鐘中,晶振的微小抖動都可能導致時間測量出現偏差,進而影響到整個測量系統的準確性,使得科研實驗的結果出現誤差,就像一把不準確的尺子,無法測量出物體的真實長度.?因此,準確確定Cardinal晶振的峰峰值抖動值,對于保障晶振自身的性能,以及確保整個電子系統的穩定,可靠運行,都具有不可替代的重要意義,它是電子系統正常工作的基石,也是推動電子技術不斷發展的關鍵因素之一.

Cardinal晶振實測展示

(一)實驗準備

為了更直觀地展示如何確定Cardinal晶振的峰峰值抖動值,我們進行了一次實際的測量實驗.在實驗中,我們選用了一款常見的Cardinal晶振,型號為CX532Z-A2B3C5-70-16.0D18.這款晶振的頻率為16MHz,頻率穩定度為±30ppm,被廣泛應用于各類電子設備中,具有一定的代表性.?測量儀器方面,我們使用了WavecrestSIA-4000C,它是一款專業的抖動測量分析儀,能夠精確地捕捉和分析時鐘信號的抖動特性.其具備高帶寬和高采樣率的特性,能夠?qū)ardinal晶振輸出的高頻時鐘信號進行準確測量,確保測量數據的可靠性和準確性.同時,還配備了高精度的示波器,用于輔助觀察晶振的輸出波形,以便更直觀地了解信號的特性.

(二)實驗過程

基于JEDEC標準的測量:按照JEDEC標準65B規定的測量流程進行操作.首先,使用WavecrestSIA-4000C精確測量一個時鐘周期的時長,從晶振輸出信號的上升沿至下一個上升沿,記錄下這個時長數據.然后,等待隨機數量的時鐘周期,模擬晶振在實際工作中的隨機變化情況.接著,重復上述測量步驟10,000次,得到10,000個時鐘周期時長的數據樣本.在這個過程中,每一次測量都需要確保儀器的穩定和精確,避免外界干擾對測量結果的影響.完成10,000次測量后,根據這些樣本計算平均值,標準偏差和峰峰值.其中,平均值代表了在測量過程中晶振時鐘周期的平均水平,標準偏差反映了周期抖動的波動程度,峰峰值則直接體現了周期抖動的最大范圍.為了進一步提高測量的準確性和可靠性,重復上述測量過程25次,并從這25個結果中計算平均峰峰值.通過多次測量取平均的方式,可以有效降低測量誤差,使最終得到的平均峰峰值更能準確地反映Cardinal晶振的峰峰值抖動特性.?根據RMS抖動計算峰峰值抖動:在完成基于JEDEC標準的測量后,我們還通過測量RMS抖動來計算峰峰值抖動,以驗證測量結果的準確性.使用WavecrestSIA-4000C測量得到10,000樣本量的RMS抖動值,根據公式"峰峰值=±3.719x(x為RMS抖動值)"進行計算.在計算過程中,需要確保RMS抖動值的測量準確無誤,因為它直接影響到最終峰峰值抖動的計算結果.

(三)結果分析

經過一系列嚴謹?shù)臏y量和計算,我們得到了Cardinal晶振CX532Z-A2B3C5-70-16.0D18的峰峰值抖動值.基于JEDEC標準測量得到的平均峰峰值抖動為±8.5ps,通過RMS抖動計算得到的峰峰值抖動為±8.3ps,兩者結果相近,驗證了測量方法的準確性和可靠性.?將測量得到的峰峰值抖動值與Cardinal晶振的性能標準進行對比分析.根據Cardinal晶振的技術規格書,該型號晶振在正常工作條件下,峰峰值抖動應小于±10ps.從我們的測量結果來看,±8.5ps(基于JEDEC標準測量)和±8.3ps(通過RMS抖動計算)均小于±10ps,說明該Cardinal晶振的峰峰值抖動值符合其性能標準,能夠在實際應用中為電子設備提供穩定,準確的時鐘信號.這也進一步證明了Cardinal晶振在信號穩定性方面的卓越性能,能夠滿足各類對時鐘信號精度要求較高的電子系統的需求.

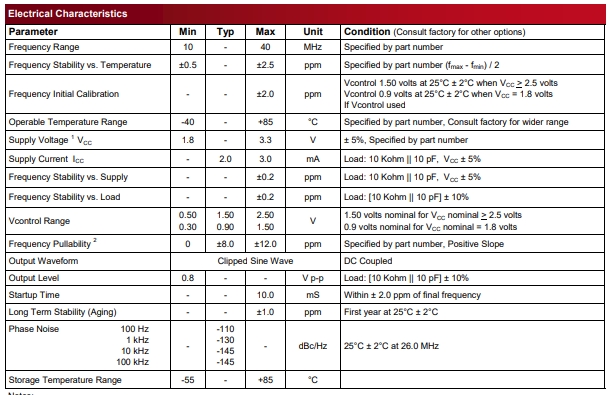

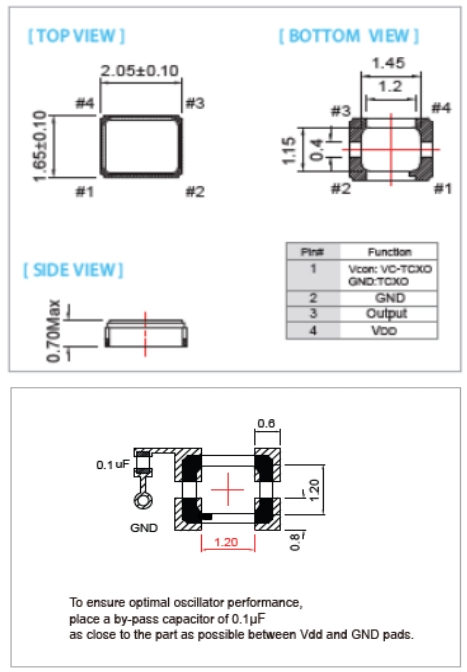

Cardinal晶振如何確定峰峰值抖動值

CPPC7L-B6-24.576TS	FIPO CPP	XO (Standard)	24.576 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-200.0TS	FIPO CPP	XO (Standard)	200 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-75.0TS	FIPO CPP	XO (Standard)	75 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-162.0TS	FIPO CPP	XO (Standard)	162 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-33.333TS	FIPO CPP	XO (Standard)	33.333 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-BP-12.096TS	FIPO CPP	XO (Standard)	12.096 MHz	CMOS	5V	±50ppm	0°C ~ 70°C
CPPC7L-B6-30.0TS	FIPO CPP	XO (Standard)	30 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-8.0PD	FIPO CPP	XO (Standard)	8 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-25.1658TS	FIPO CPP	XO (Standard)	25.1658 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-40.0000TS	FIPO CPP	XO (Standard)	40 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-B6-33.1776PD	FIPO CPP	XO (Standard)	33.1776 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7-A7BR-166.0TS	FIPO CPP	XO (Standard)	166 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-BP-2.5TS	FIPO CPP	XO (Standard)	2.5 MHz	CMOS	5V	±50ppm	0°C ~ 70°C
CPPC7LZ-A7B6-81.1TS	FIPO CPP	XO (Standard)	81.1 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BP-1.0TS	FIPO CPP	XO (Standard)	1 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-A7BP-41.6666TS	FIPO CPP	XO (Standard)	41.6666 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-B6-36.864TS	FIPO CPP	XO (Standard)	36.864 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7-A5B6-66.0TS	FIPO CPP	XO (Standard)	66 MHz	CMOS	5V	±100ppm	-20°C ~ 70°C
CPPC7-A7BP-24.0TS	FIPO CPP	XO (Standard)	24 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC5L-A7BP-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-33.0PD	FIPO CPP	XO (Standard)	33 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-27.12TS	FIPO CPP	XO (Standard)	27.12 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-100.0TS	FIPO CPP	XO (Standard)	100 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-40.68TS	FIPO CPP	XO (Standard)	40.68 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7-A5B6-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	5V	±100ppm	-20°C ~ 70°C
CPPC7L-A7B6-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-11.392TS	FIPO CPP	XO (Standard)	11.392 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-24.0TS	FIPO CPP	XO (Standard)	24 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BP-4.352TS	FIPO CPP	XO (Standard)	4.352 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7L-A7BR-12.0TS	FIPO CPP	XO (Standard)	12 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7Z-A7BR-4.0TS	FIPO CPP	XO (Standard)	4 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-25.0PD	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BP-50.0TS	FIPO CPP	XO (Standard)	50 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-7.5TS	FIPO CPP	XO (Standard)	7.5 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-120.0TS	FIPO CPP	XO (Standard)	120 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-28.636TS	FIPO CPP	XO (Standard)	28.636 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-60.0TS	FIPO CPP	XO (Standard)	60 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-134.0TS	FIPO CPP	XO (Standard)	134 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-127.6TS	FIPO CPP	XO (Standard)	127.6 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7-B6-12.0TS	FIPO CPP	XO (Standard)	12 MHz	CMOS	5V	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-66.666TS	FIPO CPP	XO (Standard)	66.666 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-3.6864TS	FIPO CPP	XO (Standard)	3.6864 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-14.7456TS	FIPO CPP	XO (Standard)	14.7456 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-B6-14.7456TS	FIPO CPP	XO (Standard)	14.7456 MHz	CMOS	5V	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-144.0TS	FIPO CPP	XO (Standard)	144 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-29.4912TS	FIPO CPP	XO (Standard)	29.4912 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-140.0TS	FIPO CPP	XO (Standard)	140 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-A7BR-200.0TS	FIPO CPP	XO (Standard)	200 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BP-60.0TS	FIPO CPP	XO (Standard)	60 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A5BP-62.5TS	FIPO CPP	XO (Standard)	62.5 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A7BP-125.0TS	FIPO CPP	XO (Standard)	125 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-A5BP-66.0TS	FIPO CPP	XO (Standard)	66 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A5BR-16.896TS	FIPO CPP	XO (Standard)	16.896 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
CPPC7L-A7BR-33.3333TS	FIPO CPP	XO (Standard)	33.3333 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BR-24.4196TS	FIPO CPP	XO (Standard)	24.4196 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
CPPC7-A7BR-210.0TS	FIPO CPP	XO (Standard)	210 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BR-24.6945TS	FIPO CPP	XO (Standard)	24.6945 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
