石英晶振基本模式和工藝特性
來源：http://m.cnhxbh.com 作者：金洛鑫電子 2018年12月22
國外進口的石英晶振在我國一直以來都非常受歡迎，尤其是日本，美國和臺灣等地生產的諧振器和石英晶體振蕩器比較熱銷，不少用戶都是指定這三個地區的某個品牌的晶體，振蕩器。目前熱門的美國晶振品牌有Abracon晶振、ECS晶振、CTS晶振、STM晶振等，而且美國也是全球第一個開始研發晶體并加以利用，最終成為各類產品重要的電子元器件。制造一顆晶體并是一件容易的事，生產流程和加工工藝有很多種，接下來的內容就是部分關于石英晶體和有源晶體振蕩器系列一些制造技術。
石英晶體在幾種同時諧振模式下自然振動，這些諧振模式稱為基波或泛音模式。通常，這些模式中的一個被設計成在期望的工作頻率下占主導地位。振動的基本頻率是諧振器物理尺寸和切割角度的函數。泛音模式在基本模式的奇數諧波，并包括3次，5次，7次，9次，11次。濾波器中可獲得的最大帶寬和振蕩器中的大調諧范圍與電容比成反比，r=Co/C1，r隨著泛音的平方增加。因此，使用基模諧振器可以獲得比具有第三或更高泛音的更寬帶寬或更大的調諧范圍。基本模式諧振器用于大多數濾波器，溫度補償振蕩器（TCXO）和壓控振蕩器（VCXO），其中所需的帶寬或調諧范圍使得泛音設備不合需要?；驹硪灿糜谠S多簡單的振蕩器，例如頻率高達約35MHz的時鐘振蕩器。在較高頻率下，泛音對于該應用來說更經濟。
目前的石英晶振制造工藝限制了石英板的研磨，使得可靠地實現的最高基模頻率通常約為45MHz。在該頻率下，AT切割石英板的厚度小于0.037mm，并且使用常規技術進一步研磨是不實際的。已經開發了幾種方法來通過從板的中心去除一些石英質量來增加可實現的基本模式頻率。這種所謂的“倒置臺面”提供了更薄的有源區域，并且通常通過化學或等離子體/離子蝕刻來實現。這些工藝可以產生高質量的高頻基波（HFF）模式晶體，達到170MHz甚至更高?；灸Ｊ骄w通常具有比相同頻率的泛音模式晶體更大的C1值;因此，它們對于需要更高可牽引性的VCXO晶振等應用非常有用。高頻基本石英空白也廣泛用于濾波器應用，其中它們提供比相同頻率的泛音晶體更好的寄生模式響應。
在給定的工作頻率下，石英晶體老化和Q隨著更高的泛音而改善。出于這個原因，烤箱振蕩器（OCXO）經常使用泛音諧振器。通常使用第3或第5泛音。適應諧振器頻率容差和老化特性所需的調諧范圍限制了最大有用泛音。

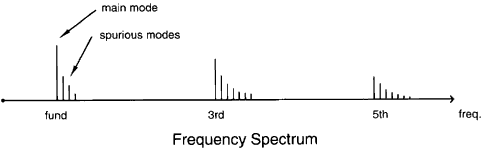

虛假模式
非基波或泛音模式的振動被稱為雜散或不需要的模式?？梢哉{(diào)整晶片的設計，電極圖案和金屬化量以抑制這些不需要的模式。
.gif)
如果響應與主模式一樣強，則假模式可能成為問題。當發生這種情況時，石英晶體振蕩器可以在支線而不是主模式上運行。這稱為模式跳躍。雜散模式應指定為主模式的電阻比或dB抑制。通常，電阻比為1.5或2.0比1，大約等于-3dB至-6dB，足以避免大多數振蕩器的模式跳變。
晶體的基本模式可以實現最佳的雜散抑制，而泛音響應更難以控制。出于可推動性原因需要更高C1體積的設計也可以犧牲雜散模式抑制。對于晶體濾波器應用，采用低C1設計的基?？梢詫崿F(xiàn)低至-40dB的雜散模式抑制。
寄生模式在主模式之上發生在幾百千赫茲之內。響應可能如上圖所示。在振蕩器應用中，振蕩器通常選擇最強模式。一些不需要的模式可能具有陡峭的頻率與溫度特性。有時，隨著溫度的變化，在某個溫度下，不需要的模式的頻率與石英晶體振蕩器頻率一致，這導致所謂的“活動下降”。在活動下降時，不需要的模式的激勵導致諧振器中的額外能量耗散，這導致Q的減小，等效串聯電阻的增加以及振蕩器的頻率的變化。當電阻增加足夠大時，振蕩可能停止，即振蕩器失效。當溫度遠離活動傾角溫度時，振蕩可以重新開始?？梢酝ㄟ^適當?shù)脑O計和制造方法來控制不需要的模式。保持電極和諧振器板尺寸之間的正確關系（即，應用能量捕獲規則），以及保持諧振器板的主面之間的平行度，可以使不需要的模式最小化。
頻率-溫度特性
頻率-溫度特性定義了石英晶體諧振器的諧振頻率如何隨溫度變化而變化。對于AT和SC切割諧振器，發現由于溫度變化引起的頻移可以用以下形式的三次曲線表示：
Df/f0=a0（T-T0）+b0（T-T0）2+c0（T-T0）3
T是溫度變量，T0是拐點溫度，AT切割約為25°C，SC切割約為92°C。系數a0，b0和c0是頻率的第一，第二和第三階溫度系數，它們是取決于石英特性和切割角度的常數。上面的等式給出了如下所示的一系列曲線，用于相對切割角的四個值。這些曲線表明諧振器可以設計成在寬溫度范圍內提供相對小的頻率變化。
.gif)

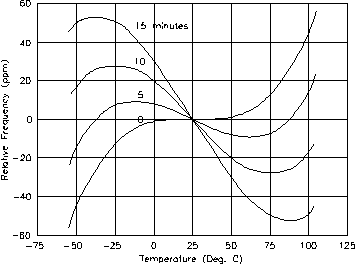

AT切割頻率與溫度曲線
.gif)

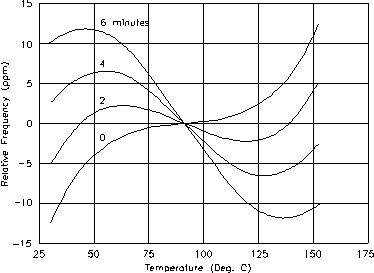

SC切割頻率與溫度曲線
兩種切割都適用于溫度控制（烘箱）應用。此外，由于AT切割拐點溫度（To）約為25°C，因此廣泛用于不受控制的溫度應用，如濾波器和非恒溫晶振。兩個切口振動厚度模式，可以被設計為具有非常低的安裝損失，并因此提供了卓越的Q（高達1.5×106在10MHz，并在300MHz的35×103）和隨時間的穩定性（實施例1×10-10/天，10MHz）。
老化和漂移
根據CCIR（國際電臺咨詢委員會）建議的術語和定義，可以通過以下方式確定老化和漂移。衰老是由于振蕩器內部變化引起的頻率隨時間的系統變化，即當振蕩器外部因素（環境，電源等）保持恒定時頻率隨時間的變化。漂移定義為振蕩器頻率隨時間的系統變化，即漂移歸因于多種因素的組合，即由于老化加上環境的變化以及振蕩器外部的其他因素。衰老是指定的，以及在振蕩器評估期間測量的內容。漂移是人們在應用程序中觀察到的。例如，
衰老涉及許多相互關聯的因素。一些最常見的是：內部污染，晶體表面變化，導線疲勞，晶格中的小的不可逆變化，材料的放氣，各種熱效應，安裝應力和過度驅動晶體。典型的老化數字為10~20MHz的是1.0的頻率范圍內工作的金屬外殼晶體單元-5.0PPM/1日年;而玻璃外殼晶體的值為0.1-1.0ppm/1styesr。
AT切割與SC切割
在許多可用的晶體切割類型中，大多數應用使用AT切割或SC切割石英晶體諧振器，并且在許多情況下，兩種切割都是候選。值得根據八個特征進行比較：
周轉溫度：
對于OCXO應用，晶體可以在其兩個轉換溫度中的任一個下操作。SC切割在兩個重要方面優于AT切割。首先，SC切割的f-T曲線在轉換溫度附近比由三個溫度系數確定的AT切割更平坦。其次，真正的SC切割對溫度梯度的敏感性要小得多，從而可以更快地進行預熱。這些特性使其成為精密振蕩器應用的首選。
靜態f-T特性：
AT和SC切割諧振器都具有靜態頻率-溫度特性，其由溫度的三階多項式很好地描述。對于AT切割，曲率改變符號的拐點溫度在室溫的幾度內。換句話說，f-T曲線在接近25°C的溫度下近似反對稱。這使得AT切割適用于非溫控應用，例如簡單的振蕩器和溫補振蕩器。相比之下，SC切割諧振器的拐點溫度為92°C。大多數SC切割用于OCXO，其中較高的拐點溫度產生重要的優點，即，在爐子設定點附近fT曲線非常平坦，其被調節到諧振器上部或下部的周轉溫度。所以，溫度控制不如使用AT切割晶體那么重要。SC-cut的f-T特性的其他優點是它與活動傾角的相對自由度。
動態fT特性（熱瞬態效應）：
當對環境溫度進行階躍變化時，SC切割諧振器的頻率以對應于臨界阻尼系統的方式平滑地改變，而沒有過沖或振鈴。另一方面，AT切割動態f-T特性具有非常明顯的過沖和橡皮筋效應。為OCXO選擇SC切割的一個重要原因是它大大改善了動態，事實上，這是正確設計的基于SC切割的OCXO的標志。
老化：
如果我們比較相等的頻率和泛音，由于其略微更大的厚度，SC切割略好于AT切割。然而，這種差異通常是微不足道的。由于SC的較大電流處理能力使其頻率對電流變化不太敏感，因此在OSC晶振中SC切割可能表現出更好的老化。
當前處理：
這指的是在沒有顯著（可逆）頻率變化的情況下可以操作諧振器的最大電流。通常，這對于SC切割而言明顯高于AT切割諧振器。振蕩器應用的后果是通過操作更高的電流來改善相位本底噪聲，并降低對驅動電平變化的靈敏度，這可能影響振蕩器頻率的老化。
阻抗等級：
如果我們比較具有相同頻率和諧波的AT切割和SC切割諧振器，SC切割諧振器的運動電感（L1）和動態電阻（R）將顯著高于AT切割諧振器，而運動電容（C1）將以相同的比例降低。靜電容（C0但是，對于這兩者來說幾乎是一樣的。對于振蕩器應用，如果老化很重要，則需要高阻抗，因為它降低了維持電路對振蕩器頻率的影響。權衡是高諧振器阻抗降低了振蕩器頻率的調諧范圍，限制了制造公差和老化的校正。在VCXO中，老化最多是次要考慮因素，因此所需的調諧范圍將決定最高的實際泛音。對于任一切割，阻抗水平大致上升為給定頻率的泛音的平方，但也取決于諧振器設計的細節。
尺寸：
對于大多數應用，AT切割和SC切割諧振器封裝的尺寸相同。
成本：
由于更緊密的定向公差，SC切割的石英晶振制造成本比AT切割更昂貴，但對于高性能應用而言，這種成本遠遠超過了烤箱復雜性的節省，并且對于許多應用而言，SC切割是唯一的選擇。對于熱瞬態特性不太重要的一些應用，可以使用修改的（近）SC切割。這提供了與真正的SC切割基本相同的f-T曲線，但允許更寬松的定向公差，從而以犧牲熱瞬態性能為代價提供一些成本節省。通常，從92°C大幅度去除To的切口將不能提供注意到真正SC切割的熱瞬態性能。
石英轉向民謠諧振器/觀看水晶
用于手表的石英諧振器的要求是：體積小，功耗低（包括振蕩器），成本低，穩定性高（溫度，老化，沖擊，姿態）。32.768kHz石英轉叉式諧振器可滿足這些要求。有趣的是，知道32768=215或1Hz=32768/215。在模擬手表，一個步進電機每秒接收一個脈沖，其通過6前進第二銷，即1/60個圓每秒的。32.768kHz是尺寸，功率要求（即電池壽命）和穩定性之間的折衷。
石英腕表通常在按照預期佩戴時足夠精確，即在手腕上運動約16小時，并且每天從手腕上運動約8小時。當手表長時間離開手腕時，晶振精度會降低。存儲溫度越遠離最佳溫度，手表損失的時間越快。在極端溫度下，例如在-55°C的冰箱中，或在沸水溫度下，手表每天損失約20秒。
手表中使用的諧振器的切割角度使得零溫度系數在~25°C，如下面的f-T曲線所示?；谑直碓谑滞笊虾褪滞笊蠒r的典型持續時間和溫度，已經發現這提供了最高的準確概率。
石英晶體諧振器的密封類型
焊錫密封
焊料密封包具有幾個優點。它們具有比其他類型更低的引線到電容電容，因此在一些需要最小結電容的濾波器設計中使用。此外，可以打開包裝進行返工，這有時有助于滿足困難的過濾器要求。它們的主要缺點是它們在不引入污染的情況下不能被密封，因此它們往往具有相對差的頻率穩定性。
電阻焊接
這些封裝需要比焊接密封更復雜的密封設備，但密封過程引入的污染更少，從而提高了頻率穩定性。電阻焊接包具有多種類型，并且都是長期性能的經濟選擇
SeamWeld
縫焊密封是目前生產陶瓷基座/金屬蓋薄型SMD晶體和振蕩器的最廣泛使用的方法。性能和成本與那些電阻焊接封裝類似。
環氧密封
環氧密封封裝廣泛用于大批量和低成本的貼片晶體。頻率穩定性能不如縫焊和電阻焊部件好。
冷焊
冷焊密封是一種精密的性能封裝，價格稍貴，但密封工藝幾乎不會產生污染，從而產生出色的諧振器頻率穩定性和電氣性能。
全石英套餐
全石英封裝技術用于制造具有非常薄的外形和非常高的抗沖擊性的表面安裝諧振器。這種密封包裝的可用性相當有限。

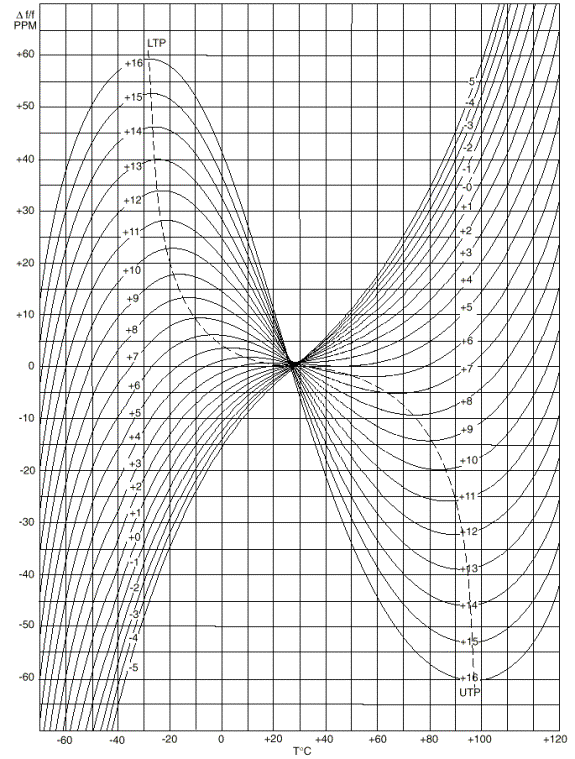

基本模式“AT切”晶體的詳細頻率溫度曲線
.gif)
上述曲線代表一系列AT切割晶體的頻率與溫度特性。通過控制相對于角度（35°15'）的晶體切割角度來完成每個編號曲線，并且每條曲線是一分鐘的變化。LTP表示低溫轉換點;而UTP表示溫度上限轉換點。
石英晶體在幾種同時諧振模式下自然振動，這些諧振模式稱為基波或泛音模式。通常，這些模式中的一個被設計成在期望的工作頻率下占主導地位。振動的基本頻率是諧振器物理尺寸和切割角度的函數。泛音模式在基本模式的奇數諧波，并包括3次，5次，7次，9次，11次。濾波器中可獲得的最大帶寬和振蕩器中的大調諧范圍與電容比成反比，r=Co/C1，r隨著泛音的平方增加。因此，使用基模諧振器可以獲得比具有第三或更高泛音的更寬帶寬或更大的調諧范圍。基本模式諧振器用于大多數濾波器，溫度補償振蕩器（TCXO）和壓控振蕩器（VCXO），其中所需的帶寬或調諧范圍使得泛音設備不合需要?；驹硪灿糜谠S多簡單的振蕩器，例如頻率高達約35MHz的時鐘振蕩器。在較高頻率下，泛音對于該應用來說更經濟。
目前的石英晶振制造工藝限制了石英板的研磨，使得可靠地實現的最高基模頻率通常約為45MHz。在該頻率下，AT切割石英板的厚度小于0.037mm，并且使用常規技術進一步研磨是不實際的。已經開發了幾種方法來通過從板的中心去除一些石英質量來增加可實現的基本模式頻率。這種所謂的“倒置臺面”提供了更薄的有源區域，并且通常通過化學或等離子體/離子蝕刻來實現。這些工藝可以產生高質量的高頻基波（HFF）模式晶體，達到170MHz甚至更高?；灸Ｊ骄w通常具有比相同頻率的泛音模式晶體更大的C1值;因此，它們對于需要更高可牽引性的VCXO晶振等應用非常有用。高頻基本石英空白也廣泛用于濾波器應用，其中它們提供比相同頻率的泛音晶體更好的寄生模式響應。
在給定的工作頻率下，石英晶體老化和Q隨著更高的泛音而改善。出于這個原因，烤箱振蕩器（OCXO）經常使用泛音諧振器。通常使用第3或第5泛音。適應諧振器頻率容差和老化特性所需的調諧范圍限制了最大有用泛音。
虛假模式
非基波或泛音模式的振動被稱為雜散或不需要的模式?？梢哉{(diào)整晶片的設計，電極圖案和金屬化量以抑制這些不需要的模式。
如果響應與主模式一樣強，則假模式可能成為問題。當發生這種情況時，石英晶體振蕩器可以在支線而不是主模式上運行。這稱為模式跳躍。雜散模式應指定為主模式的電阻比或dB抑制。通常，電阻比為1.5或2.0比1，大約等于-3dB至-6dB，足以避免大多數振蕩器的模式跳變。
晶體的基本模式可以實現最佳的雜散抑制，而泛音響應更難以控制。出于可推動性原因需要更高C1體積的設計也可以犧牲雜散模式抑制。對于晶體濾波器應用，采用低C1設計的基?？梢詫崿F(xiàn)低至-40dB的雜散模式抑制。
寄生模式在主模式之上發生在幾百千赫茲之內。響應可能如上圖所示。在振蕩器應用中，振蕩器通常選擇最強模式。一些不需要的模式可能具有陡峭的頻率與溫度特性。有時，隨著溫度的變化，在某個溫度下，不需要的模式的頻率與石英晶體振蕩器頻率一致，這導致所謂的“活動下降”。在活動下降時，不需要的模式的激勵導致諧振器中的額外能量耗散，這導致Q的減小，等效串聯電阻的增加以及振蕩器的頻率的變化。當電阻增加足夠大時，振蕩可能停止，即振蕩器失效。當溫度遠離活動傾角溫度時，振蕩可以重新開始?？梢酝ㄟ^適當?shù)脑O計和制造方法來控制不需要的模式。保持電極和諧振器板尺寸之間的正確關系（即，應用能量捕獲規則），以及保持諧振器板的主面之間的平行度，可以使不需要的模式最小化。
頻率-溫度特性
頻率-溫度特性定義了石英晶體諧振器的諧振頻率如何隨溫度變化而變化。對于AT和SC切割諧振器，發現由于溫度變化引起的頻移可以用以下形式的三次曲線表示：
Df/f0=a0（T-T0）+b0（T-T0）2+c0（T-T0）3
T是溫度變量，T0是拐點溫度，AT切割約為25°C，SC切割約為92°C。系數a0，b0和c0是頻率的第一，第二和第三階溫度系數，它們是取決于石英特性和切割角度的常數。上面的等式給出了如下所示的一系列曲線，用于相對切割角的四個值。這些曲線表明諧振器可以設計成在寬溫度范圍內提供相對小的頻率變化。
AT切割頻率與溫度曲線
SC切割頻率與溫度曲線
兩種切割都適用于溫度控制（烘箱）應用。此外，由于AT切割拐點溫度（To）約為25°C，因此廣泛用于不受控制的溫度應用，如濾波器和非恒溫晶振。兩個切口振動厚度模式，可以被設計為具有非常低的安裝損失，并因此提供了卓越的Q（高達1.5×106在10MHz，并在300MHz的35×103）和隨時間的穩定性（實施例1×10-10/天，10MHz）。
老化和漂移
根據CCIR（國際電臺咨詢委員會）建議的術語和定義，可以通過以下方式確定老化和漂移。衰老是由于振蕩器內部變化引起的頻率隨時間的系統變化，即當振蕩器外部因素（環境，電源等）保持恒定時頻率隨時間的變化。漂移定義為振蕩器頻率隨時間的系統變化，即漂移歸因于多種因素的組合，即由于老化加上環境的變化以及振蕩器外部的其他因素。衰老是指定的，以及在振蕩器評估期間測量的內容。漂移是人們在應用程序中觀察到的。例如，
衰老涉及許多相互關聯的因素。一些最常見的是：內部污染，晶體表面變化，導線疲勞，晶格中的小的不可逆變化，材料的放氣，各種熱效應，安裝應力和過度驅動晶體。典型的老化數字為10~20MHz的是1.0的頻率范圍內工作的金屬外殼晶體單元-5.0PPM/1日年;而玻璃外殼晶體的值為0.1-1.0ppm/1styesr。
AT切割與SC切割
在許多可用的晶體切割類型中，大多數應用使用AT切割或SC切割石英晶體諧振器，并且在許多情況下，兩種切割都是候選。值得根據八個特征進行比較：
周轉溫度：
對于OCXO應用，晶體可以在其兩個轉換溫度中的任一個下操作。SC切割在兩個重要方面優于AT切割。首先，SC切割的f-T曲線在轉換溫度附近比由三個溫度系數確定的AT切割更平坦。其次，真正的SC切割對溫度梯度的敏感性要小得多，從而可以更快地進行預熱。這些特性使其成為精密振蕩器應用的首選。
靜態f-T特性：
AT和SC切割諧振器都具有靜態頻率-溫度特性，其由溫度的三階多項式很好地描述。對于AT切割，曲率改變符號的拐點溫度在室溫的幾度內。換句話說，f-T曲線在接近25°C的溫度下近似反對稱。這使得AT切割適用于非溫控應用，例如簡單的振蕩器和溫補振蕩器。相比之下，SC切割諧振器的拐點溫度為92°C。大多數SC切割用于OCXO，其中較高的拐點溫度產生重要的優點，即，在爐子設定點附近fT曲線非常平坦，其被調節到諧振器上部或下部的周轉溫度。所以，溫度控制不如使用AT切割晶體那么重要。SC-cut的f-T特性的其他優點是它與活動傾角的相對自由度。
動態fT特性（熱瞬態效應）：
當對環境溫度進行階躍變化時，SC切割諧振器的頻率以對應于臨界阻尼系統的方式平滑地改變，而沒有過沖或振鈴。另一方面，AT切割動態f-T特性具有非常明顯的過沖和橡皮筋效應。為OCXO選擇SC切割的一個重要原因是它大大改善了動態，事實上，這是正確設計的基于SC切割的OCXO的標志。
老化：
如果我們比較相等的頻率和泛音，由于其略微更大的厚度，SC切割略好于AT切割。然而，這種差異通常是微不足道的。由于SC的較大電流處理能力使其頻率對電流變化不太敏感，因此在OSC晶振中SC切割可能表現出更好的老化。
當前處理：
這指的是在沒有顯著（可逆）頻率變化的情況下可以操作諧振器的最大電流。通常，這對于SC切割而言明顯高于AT切割諧振器。振蕩器應用的后果是通過操作更高的電流來改善相位本底噪聲，并降低對驅動電平變化的靈敏度，這可能影響振蕩器頻率的老化。
阻抗等級：
如果我們比較具有相同頻率和諧波的AT切割和SC切割諧振器，SC切割諧振器的運動電感（L1）和動態電阻（R）將顯著高于AT切割諧振器，而運動電容（C1）將以相同的比例降低。靜電容（C0但是，對于這兩者來說幾乎是一樣的。對于振蕩器應用，如果老化很重要，則需要高阻抗，因為它降低了維持電路對振蕩器頻率的影響。權衡是高諧振器阻抗降低了振蕩器頻率的調諧范圍，限制了制造公差和老化的校正。在VCXO中，老化最多是次要考慮因素，因此所需的調諧范圍將決定最高的實際泛音。對于任一切割，阻抗水平大致上升為給定頻率的泛音的平方，但也取決于諧振器設計的細節。
尺寸：
對于大多數應用，AT切割和SC切割諧振器封裝的尺寸相同。
成本：
由于更緊密的定向公差，SC切割的石英晶振制造成本比AT切割更昂貴，但對于高性能應用而言，這種成本遠遠超過了烤箱復雜性的節省，并且對于許多應用而言，SC切割是唯一的選擇。對于熱瞬態特性不太重要的一些應用，可以使用修改的（近）SC切割。這提供了與真正的SC切割基本相同的f-T曲線，但允許更寬松的定向公差，從而以犧牲熱瞬態性能為代價提供一些成本節省。通常，從92°C大幅度去除To的切口將不能提供注意到真正SC切割的熱瞬態性能。
石英轉向民謠諧振器/觀看水晶
用于手表的石英諧振器的要求是：體積小，功耗低（包括振蕩器），成本低，穩定性高（溫度，老化，沖擊，姿態）。32.768kHz石英轉叉式諧振器可滿足這些要求。有趣的是，知道32768=215或1Hz=32768/215。在模擬手表，一個步進電機每秒接收一個脈沖，其通過6前進第二銷，即1/60個圓每秒的。32.768kHz是尺寸，功率要求（即電池壽命）和穩定性之間的折衷。
石英腕表通常在按照預期佩戴時足夠精確，即在手腕上運動約16小時，并且每天從手腕上運動約8小時。當手表長時間離開手腕時，晶振精度會降低。存儲溫度越遠離最佳溫度，手表損失的時間越快。在極端溫度下，例如在-55°C的冰箱中，或在沸水溫度下，手表每天損失約20秒。
手表中使用的諧振器的切割角度使得零溫度系數在~25°C，如下面的f-T曲線所示?；谑直碓谑滞笊虾褪滞笊蠒r的典型持續時間和溫度，已經發現這提供了最高的準確概率。
石英晶體諧振器的密封類型
焊錫密封
焊料密封包具有幾個優點。它們具有比其他類型更低的引線到電容電容，因此在一些需要最小結電容的濾波器設計中使用。此外，可以打開包裝進行返工，這有時有助于滿足困難的過濾器要求。它們的主要缺點是它們在不引入污染的情況下不能被密封，因此它們往往具有相對差的頻率穩定性。
電阻焊接
這些封裝需要比焊接密封更復雜的密封設備，但密封過程引入的污染更少，從而提高了頻率穩定性。電阻焊接包具有多種類型，并且都是長期性能的經濟選擇
SeamWeld
縫焊密封是目前生產陶瓷基座/金屬蓋薄型SMD晶體和振蕩器的最廣泛使用的方法。性能和成本與那些電阻焊接封裝類似。
環氧密封
環氧密封封裝廣泛用于大批量和低成本的貼片晶體。頻率穩定性能不如縫焊和電阻焊部件好。
冷焊
冷焊密封是一種精密的性能封裝，價格稍貴，但密封工藝幾乎不會產生污染，從而產生出色的諧振器頻率穩定性和電氣性能。
全石英套餐
全石英封裝技術用于制造具有非常薄的外形和非常高的抗沖擊性的表面安裝諧振器。這種密封包裝的可用性相當有限。
基本模式“AT切”晶體的詳細頻率溫度曲線
上述曲線代表一系列AT切割晶體的頻率與溫度特性。通過控制相對于角度（35°15'）的晶體切割角度來完成每個編號曲線，并且每條曲線是一分鐘的變化。LTP表示低溫轉換點;而UTP表示溫度上限轉換點。
