Pletronics普銳特公司自1979年成立以來,在頻率控制領域精耕細作,積累了超過30年的豐富工程和制造經驗,憑借著深厚的技術底蘊和對品質的不懈追求,在全球范圍內贏得了良好的聲譽.公司的產品設計不斷創新,價格具備競爭力,訂貨交期短,其客戶遍布亞洲,歐洲和北美等地區,為眾多行業提供了可靠的頻率控制解決方案.?

普銳特推出的PECL時鐘具備一系列令人矚目的特性.在高速性能方面,它能夠輕松應對高頻工作環境,為高速數據傳輸和處理提供穩定的時鐘信號,滿足如10GSFP+,25G/40GSerDes鏈路等超高速接口的需求.低抖動特性是其另一大亮點,抖動是衡量時鐘信號穩定性的重要指標,PECL時鐘極低的抖動水平,確保了信號在傳輸和處理過程中的準確性和可靠性,有效減少數據傳輸中的誤碼率,對于那些對信號完整性要求極高的應用,如高速串行器/解串器(SerDes),PCIeGen4/Gen5,40G/100G光模塊等,有著至關重要的意義.高穩定性也是PECL差分晶振時鐘的突出優勢,它能夠在不同的工作條件下保持穩定的頻率輸出,不易受到溫度,電壓波動等外界因素的干擾.即使在-40℃至+85℃的寬溫度范圍內,或者電源電壓存在一定波動的情況下,依然能夠提供精準可靠的時鐘信號,為設備的穩定運行奠定了堅實基礎.?基于這些出色特性,PECL時鐘在多個關鍵領域發揮著不可或缺的作用.在通信領域,無論是5G基站的信號處理,還是光纖網絡的數據傳輸,都需要高精度,高穩定性的時鐘信號來確保數據的準確傳輸和高效處理,PECL時鐘能夠滿足這些嚴格要求,保障通信的暢通無阻.在網絡設備中,如路由器,交換機等,PECL時鐘為其提供穩定的時鐘基準,確保數據包的快速轉發和網絡的穩定運行,支撐著整個網絡架構的高效運作.高性能計算領域對數據處理速度和精度要求極高,PECL時鐘的高速性能和低抖動特性,能夠為CPU,GPU等核心計算組件提供精準的時鐘信號,助力其實現快速的數據處理和復雜的運算任務,推動高性能計算技術的不斷發展.

將Pletronics普銳特PECL時鐘與終端成功連接,是發揮其卓越性能的關鍵一步

連接材料準備Pletronics晶振PECL時鐘:確保選用的時鐘型號與您的應用需求相匹配,仔細核對其頻率,輸出特性,工作電壓等參數.例如,如果您的終端設備需要100MHz的時鐘信號,那就需要選擇對應頻率的PECL時鐘產品,像Pletronics的PE7720JEW-100.0MDK晶振就可以輸出精準的100.0MHz頻率,能很好地滿足這一需求.?適配的終端設備:該設備需具備與PECL時鐘兼容的接口,常見的如高速數據采集卡,通信模塊,高性能計算板卡等.不同的終端設備在接口類型,電氣特性上會有所差異,所以要提前確認其是否能與PECL時鐘協同工作.?連接線纜:根據實際連接距離和信號傳輸要求,選擇合適的線纜.一般來說,對于高頻信號傳輸,建議使用低損耗,抗干擾能力強的同軸電纜或差分線.比如在一些對信號完整性要求極高的高速通信場景中,就會選用專業的50歐姆同軸電纜來連接PECL時鐘和終端設備,以確保信號在傳輸過程中不受外界干擾,保持穩定.同時,要注意線纜的長度,過長的線纜可能會導致信號衰減和延遲增加,影響系統性能.

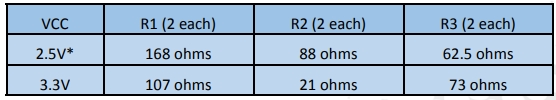

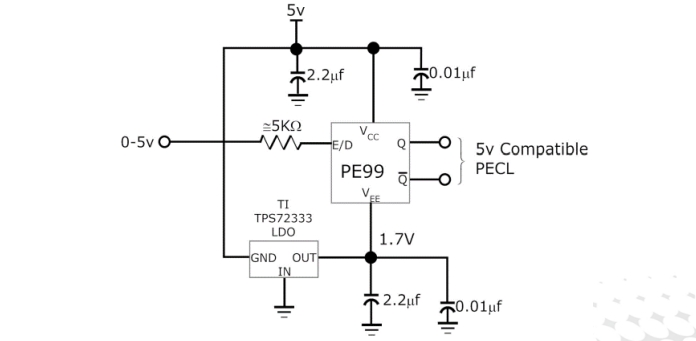

連接步驟詳解?檢查設備與線纜:在進行連接操作之前,務必仔細檢查PECL時鐘,終端設備以及連接線纜是否存在外觀損壞,引腳變形等問題.對于時鐘和終端設備,要確認其電源開關處于關閉狀態,以保障操作安全.例如,若發現時鐘的引腳有輕微彎曲,可使用精細的工具小心地將其扶正,避免在后續連接過程中出現接觸不良的情況.連接線纜:將連接線纜的一端準確地插入PECL時鐘的輸出接口,確保插頭與接口緊密配合,無松動跡象.然后,將線纜的另一端連接到終端設備的對應輸入接口.需要注意的是,對于差分信號連接,要嚴格按照線纜標識和設備接口標識,正確連接正負極差分線,以保證信號的正確傳輸.比如,在連接具有差分輸入接口的高速數據采集卡時,要將線纜的正極差分線連接到采集卡的正輸入引腳,負極差分線連接到負輸入引腳.電源連接與設置:分別為PECL時鐘和終端設備接通合適的電源.對于PECL時鐘,要嚴格按照其規格要求提供穩定的電源電壓,一般在產品說明書中會明確標注所需的電源電壓范圍和精度.例如,某些PECL時鐘要求電源電壓為+3.3V±10%,在供電時就需要確保電源輸出在這個范圍內,以保證時鐘的正常工作.同時,根據終端設備的要求,進行相應的電源設置和初始化操作,確保設備處于可接收時鐘信號的狀態.電氣參數匹配:根據PECL時鐘和終端設備的電氣特性,可能需要在連接線路中添加合適的電阻,電容等元件,以實現阻抗匹配和信號電平轉換.這一步驟對于保障信號的完整性和穩定性至關重要.例如,在一些情況下,為了匹配50歐姆的傳輸線阻抗,需要在時鐘輸出端和終端設備輸入端分別串聯或并聯50歐姆的電阻,對于信號電平轉換,若終端設備的輸入電平范圍與PECL時鐘的輸出電平不兼容,就需要通過合適的電平轉換電路來實現適配.檢查與測試:完成上述連接和設置后,再次仔細檢查所有連接是否牢固,電氣參數設置是否正確.然后,先開啟PECL時鐘的電源,觀察其工作狀態指示燈是否正常亮起,以確認時鐘已正常工作并輸出穩定的時鐘信號.接著,開啟終端設備的電源,通過終端設備自帶的監測工具或軟件,檢查是否成功接收到時鐘信號,并驗證信號的頻率,相位等參數是否符合預期.比如,在通信設備中,可以通過示波器觀察接收信號的波形,利用專業的頻率測量儀器晶振檢測信號頻率,確保其與PECL時鐘的輸出參數一致.如果發現信號異常,應立即關閉設備電源,逐步排查連接線路,電氣參數設置等方面的問題,直至信號正常.

在將Pletronics普銳特PECL時鐘與終端連接的過程中,可能會遇到一些問題

信號不穩定可能原因:連接線纜質量不佳,存在內部導線斷裂,屏蔽層破損等問題,導致信號在傳輸過程中受到外界電磁干擾,連接接口松動,使得信號傳輸接觸不良；傳輸距離過長,信號在長距離傳輸中產生衰減.解決方法:檢查連接線纜,若發現有損壞,及時更換為質量合格的線纜.對于高頻信號傳輸,建議選擇知名品牌,具備良好屏蔽性能的同軸電纜或差分線,仔細檢查時鐘和終端設備的連接接口,確保插頭與接口緊密連接,如有必要,可以使用接口固定裝置,如卡扣,螺絲等,增強連接的穩定性；如果傳輸距離過長是不可避免的,可以考慮使用信號放大器來增強信號強度,補償信號衰減.同時,優化線纜布局,避免與其他強干擾源(如大功率電源線,射頻發射天線等)靠近.時鐘頻率異常可能原因:PECL時鐘的電源電壓不穩定,超出了其規定的工作電壓范圍,影響了時鐘的正常振蕩頻率,終端設備的時鐘頻率設置錯誤,與PECL時鐘的輸出頻率不匹配,時鐘受到外界強電磁干擾,導致內部振蕩電路工作異常.解決方法:使用高精度的電源監測儀器,檢查PECL時鐘的供電電源,確保其輸出電壓穩定在規定范圍內.若電源電壓存在波動,可在電源輸入端口增加穩壓濾波電路,如使用線性穩壓器,開關穩壓器或LC濾波電路等,來穩定電源電壓,仔細查閱終端設備的用戶手冊,確認其時鐘頻率設置方法,按照PECL時鐘的輸出頻率,正確設置終端設備的時鐘參數.有些終端設備可能需要通過軟件界面進行設置,而有些則需要在硬件上調整跳線或電阻來設定頻率,為PECL時鐘和連接線纜采取有效的電磁屏蔽措施.例如,將時鐘放置在金屬屏蔽盒內,并確保屏蔽盒良好接地,對連接線纜使用帶屏蔽層的線纜,并將屏蔽層兩端可靠接地,以減少外界電磁干擾對時鐘信號的影響.

終端無法識別時鐘信號可能原因:電氣參數不匹配,如阻抗不匹配,信號電平不兼容等,導致信號無法正確傳輸?shù)浇K端設備；時鐘或終端設備的驅動程序未正確安裝或已損壞,使得設備無法正常通信,時鐘輸出接口或終端輸入接口損壞,造成物理連接故障.解決方法:根據PECL時鐘和終端設備的電氣特性,檢查連接線路中的阻抗匹配和信號電平轉換元件是否正確安裝和選型.例如,若阻抗不匹配,可在適當位置添加匹配電阻,若信號電平不兼容,需設計并安裝合適的電平轉換電路,確保信號能夠順利傳輸,在終端設備的操作系統中,檢查設備管理器,查看時鐘設備的驅動程序是否正常工作.若顯示存在黃色感嘆號或問號等異常標識,說明驅動程序可能有問題.此時,可從Pletronics普銳特官方網站下載最新的驅動程序,卸載原有驅動后重新安裝,使用專業的電子檢測設備,如萬用表,示波器等,檢查時鐘輸出接口和終端輸入接口的電氣性能,查看是否存在引腳短路,開路等損壞情況.如果確定接口損壞,需要及時聯系設備制造商進行維修或更換接口部件.

優化你的連接:提升性能的秘籍

為了充分發揮Pletronics普銳特PECL時鐘的卓越性能,在連接過程中采取一些優化措施是非常必要的.這些措施不僅能提升連接的穩定性和可靠性,還能延長設備的使用壽命.選擇合適的線纜線纜的質量和特性對信號傳輸有著至關重要的影響.在選擇連接線纜時,應優先考慮低損耗晶振,抗干擾能力強的產品.對于高頻信號傳輸,如PECL時鐘信號,50歐姆同軸電纜是一個不錯的選擇,其良好的屏蔽性能和低傳輸損耗,能夠有效減少信號在傳輸過程中的衰減和干擾.例如,在10Gbps及以上的高速數據傳輸場景中,使用專業的射頻同軸電纜,能夠確保時鐘信號的完整性,保障數據的準確傳輸.此外,線纜的長度也需要合理控制,過長的線纜會導致信號延遲和衰減增加,一般來說,盡量將線纜長度控制在信號傳輸?shù)挠行Х秶鷥?如在高速通信應用中,線纜長度最好不超過1米.合理布局電路板電路板的布局直接關系到信號的傳輸質量和設備的穩定性.在設計電路板時,應將PECL時鐘盡量靠近需要時鐘信號的終端設備,以縮短信號傳輸路徑,減少信號衰減和干擾.同時,要將時鐘電路與其他易受干擾的電路模塊,如模擬電路,低頻數字電路等,進行有效隔離,可以通過在時鐘電路周圍設置接地平面,添加屏蔽層等方式來實現.例如,在一些高性能計算板卡的設計中,會將PECL時鐘放置在靠近CPU,GPU等核心計算組件的位置,并使用金屬屏蔽罩將時鐘電路與其他電路隔開,以提高系統的抗干擾能力.此外,合理規劃電路板上的電源布線,確保為PECL時鐘和終端設備提供穩定,干凈的電源,也是優化連接性能的重要環節.定期維護與保養定期對連接系統進行維護和保養,是確保其長期穩定運行的關鍵.要定期檢查連接線纜是否存在破損,老化等問題,如有發現應及時更換.例如,每隔一段時間檢查線纜的外皮是否有裂紋,磨損,插頭是否松動等,確保線纜連接的可靠性.對于電路板,要定期清理表面的灰塵和雜物,防止灰塵積累導致短路或接觸不良等問題.可以使用壓縮空氣噴槍或專業的電子設備清潔劑來清潔電路板.同時,定期對PECL時鐘和終端設備進行性能檢測,如使用示波器檢測時鐘信號的波形,頻率穩定性,使用萬用表檢測設備的電源電壓等,及時發現并解決潛在的問題.此外,還需關注設備的工作環境,盡量保持環境溫度,濕度在設備允許的范圍內,避免因環境因素對設備性能產生不良影響.

解鎖Pletronics普銳特PECL時鐘與終端連接的奧秘

LFXTAL081314Reel	IQXC-240	37.4MHz	±7ppm	±15ppm	-30°C to 85°C	5.00pF
LFXTAL081316Reel	IQXC-240	38.4MHz	±7ppm	±15ppm	-30°C to 85°C	5.00pF
LFXTAL072539Reel	IQXC-26	24.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL078691Cutt	IQXC-26	24.0MHz	±10ppm	±30ppm	-40°C to 85°C	20.00pF
LFXTAL081608Cutt	IQXC-26	24.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL081608Reel	IQXC-26	24.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL081609Cutt	IQXC-26	25.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL083890Cutt	IQXC-26	25.0MHz	±10ppm	±20ppm	-40°C to 85°C	20.00pF
LFXTAL052799Cutt	IQXC-26	26.0MHz	±10ppm	±30ppm	-40°C to 85°C	10.00pF
LFXTAL066742Cutt	IQXC-26	26.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL066742Reel	IQXC-26	26.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL069296Cutt	IQXC-26	26.0MHz	±15ppm	±20ppm	-20°C to 70°C	8.00pF
LFXTAL070729Cutt	IQXC-26	26.0MHz	±10ppm	±15ppm	-20°C to 70°C	12.00pF
LFXTAL081614Cutt	IQXC-26	26.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL081614Reel	IQXC-26	26.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL072541Cutt	IQXC-26	27.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL072541Reel	IQXC-26	27.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL081610Cutt	IQXC-26	27.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL072302Cutt	IQXC-26	30.0MHz	±15ppm	±15ppm	20°C to 70°C	8.00pF
LFXTAL081612Cutt	IQXC-26	30.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL056523Cutt	IQXC-26	32.0MHz	±20ppm	±20ppm	-20°C to 70°C	8.00pF
LFXTAL056523Reel	IQXC-26	32.0MHz	±20ppm	±20ppm	-20°C to 70°C	8.00pF
LFXTAL069526Cutt	IQXC-26	32.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL069526Reel	IQXC-26	32.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL079322Cutt	IQXC-26	32.0MHz	±10ppm	±20ppm	-20°C to 70°C	12.00pF
LFXTAL079322Reel	IQXC-26	32.0MHz	±10ppm	±20ppm	-20°C to 70°C	12.00pF
LFXTAL081613Cutt	IQXC-26	32.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL083149Reel	IQXC-26	32.0MHz	±10ppm	±20ppm	-40°C to 85°C	6.00pF
LFXTAL072304Cutt	IQXC-26	37.4MHz	±15ppm	±15ppm	20°C to 70°C	8.00pF
LFXTAL081616Cutt	IQXC-26	37.4MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL063312Cutt	IQXC-26	40.0MHz	±30ppm	±30ppm	-40°C to 85°C	16.00pF
LFXTAL069527Cutt	IQXC-26	40.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL069527Reel	IQXC-26	40.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL081619Cutt	IQXC-26	40.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL069528Cutt	IQXC-26	48.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL069528Reel	IQXC-26	48.0MHz	±15ppm	±15ppm	-20°C to 70°C	8.00pF
LFXTAL081620Cutt	IQXC-26	48.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL078795Cutt	IQXC-42	16.0MHz	±15ppm	±50ppm	-40°C to 85°C	8.00pF
LFXTAL081780RL3K	IQXC-42	16.0MHz	±10ppm	±20ppm	-30°C to 85°C	8.00pF
LFXTAL081781RL3K	IQXC-42	16.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL081821Cutt	IQXC-42	16.0MHz	±10ppm	±15ppm	-30°C to 85°C	12.00pF
LFXTAL082887RL3K	IQXC-42	16.0MHz	±10ppm	±30ppm	-40°C to 105°C	10.00pF
LFXTAL059585Cutt	IQXC-42	20.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL059585Reel	IQXC-42	20.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL059585RL3K	IQXC-42	20.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL064174RL3K	IQXC-42	24.0MHz	±30ppm	±30ppm	-40°C to 85°C	12.00pF
LFXTAL066139Cutt	IQXC-42	24.0MHz	±20ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL069476RL3K	IQXC-42	24.0MHz	±10ppm	±10ppm	-20°C to 75°C	12.00pF
LFXTAL069493Cutt	IQXC-42	24.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL069493Reel	IQXC-42	24.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL069493RL3K	IQXC-42	24.0MHz	±15ppm	±20ppm	-40°C to 85°C	10.00pF
LFXTAL072577RL3K	IQXC-42	24.0MHz	±10ppm	±20ppm	-40°C to 85°C	18.00pF
LFXTAL076411Cutt	IQXC-42	24.0MHz	±10ppm	±10ppm	-20°C to 70°C	10.00pF
LFXTAL076411RL3K	IQXC-42	24.0MHz	±10ppm	±10ppm	-20°C to 70°C	10.00pF
LFXTAL081531RL3K	IQXC-42	24.0MHz	±10ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL081646RL3K	IQXC-42	24.0MHz	±15ppm	±20ppm	-40°C to 85°C	8.00pF
LFXTAL082123Cutt	IQXC-42	24.0MHz	±10ppm	±15ppm	-40°C to 85°C	8.00pF
LFXTAL082123RL3K	IQXC-42	24.0MHz	±10ppm	±15ppm	-40°C to 85°C	8.00pF
LFXTAL090516RL3K	IQXC-42	24.0MHz	±50ppm	±50ppm	-40°C to 85°C	12.00pF
LFXTAL054026Cutt	IQXC-42	25.0MHz	±25ppm	±30ppm	-40°C to 85°C	18.00pF
